规格

电源要求
22 - 28.5 VDC、最大 340 mA，标称 180 mA
供应要求
介质类型：

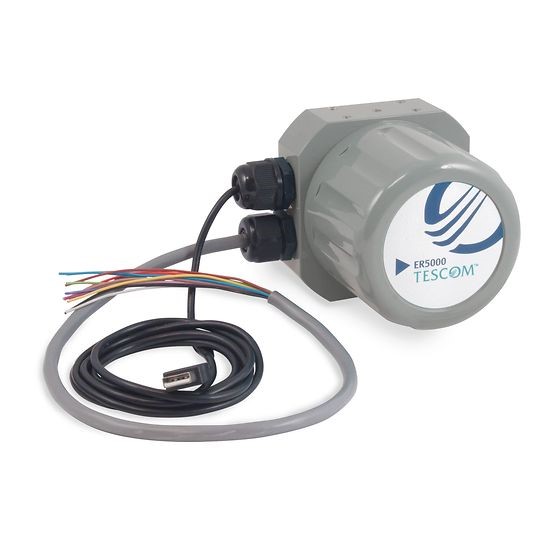

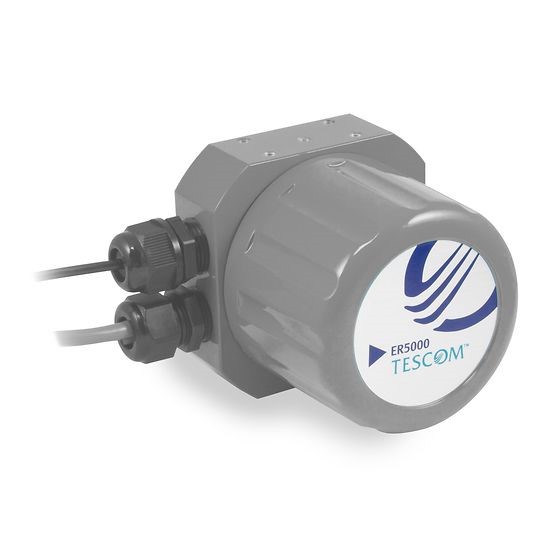

ER5000 - 清洁、干燥的惰性气体或仪表级空气

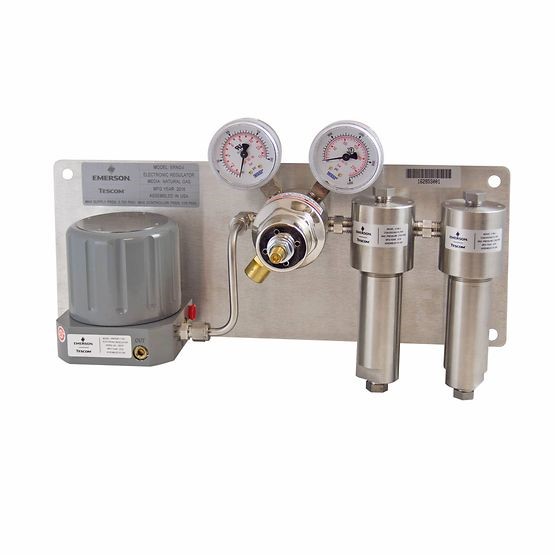

ERNG - 天然气
入口压力：
最低出口压力 + 1 psig / 0.07 bar
最高：120 psig / 8.2 bar
标准：110 psig / 7.5 bar
外壳压力等级
标准：NEMA 4X IP66（铝制和环氧树脂涂层）
可选：防爆型号可用不锈钢阀体
液流材料（电磁阀和传感器）
电磁阀：镀镍黄铜、FKM 阀座和 O 型圈
传感器：玻璃、陶瓷、硅、RTV、镍
液流材料（歧管）
玻璃纤维 PET（仅限防爆型号）
液流材料（流量管）
聚氨酯
液流材料（阀塞）
黄铜
液流材料（O 型圈）
硅、丁腈橡胶、FKM
液流材料（配件）
不锈钢
接口尺寸和类型
气体端口（入口、排放和压力表）：1/8" - 27 NPTF
受控出口端口：1/2 in. SAE
导管开口：两个1/2 in. NPTF
工作温度范围
-22°F 至 167°F / -30°C 至 75°C（介质需要低于 32°F）
流通能力
Cv = 0.01
重量
3.1 lbs / 1.4 kg



功能

·         闭合回路 PID 控制。
·         25 ms 更新速率
·         控制压力高达 20000 psi
·         控制压力和流速
·         提供数据获取
·         危险场所认证
